變速器對標技術解決方案

中國新能源汽車評價規程 2021-10-11 16:15

在消費升級和中國品牌崛起雙重推動下，自動變速器的裝機量和自主研發需求逐年同步攀升。對標桿車型變速器進行全面技術解析可以起到快速了解差距，指明改進優化方向的作用，是開啟自動變速器自主研發的鑰匙和重要技術輸入。具體的對標試驗測試流程可分為通訊破解，車機分離，被測件工裝，ACU/TCU外部控制，設備聯調和試驗測試6個步驟。

以CVT變速器為例，根據被測變速器的機械結構和電液系統的箱體特點，中國汽研新能源中心技術團隊利用多軸電機臺架、快速原型控制器實現了對標CVT的車機分離、自主驅動以及速比控制，對被測件進行了全工況、全工作范圍下的傳動效率臺架測試。

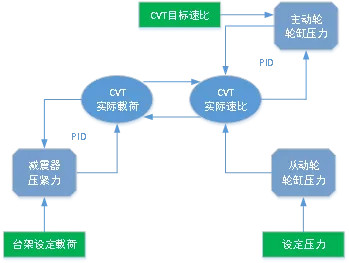

圖1 CVT速比自主控制原理圖

CVT的速比控制依靠主動輪和從動輪的輪缸壓力調制實現，如圖1所示?？刂破飨韧ㄟ^調節變速器從動輪缸壓力電磁閥電流使從動輪缸改變至目標壓力。上位機發送CVT的目標速比，控制器通過PID算法主動調節輪缸壓力使自動變速器速比改變至目標速比，最后控制器會根據上位機的輸入載荷自動調節減震器的壓緊力控制，防止被測件輸入端打滑。

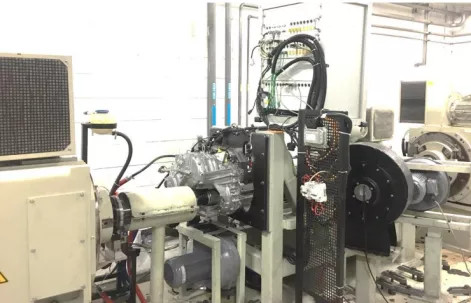

圖2 對標測試臺架布置方案

控制系統聯調成功后，被測CVT安裝在三電機臺架上，臺架布置方式如圖2所示，利用其中一個電機作為變速器的動力輸入源，如表1所示。

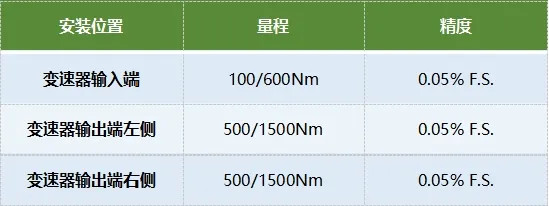

表1 扭矩傳感器參數

變速器對標還需要考慮變速箱油溫的影響，冷卻管路與溫度傳感器布置方式如圖3/4所示。

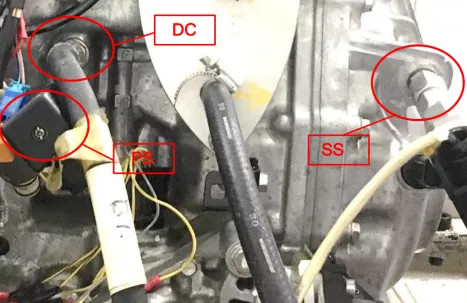

圖3 臺架管路安裝

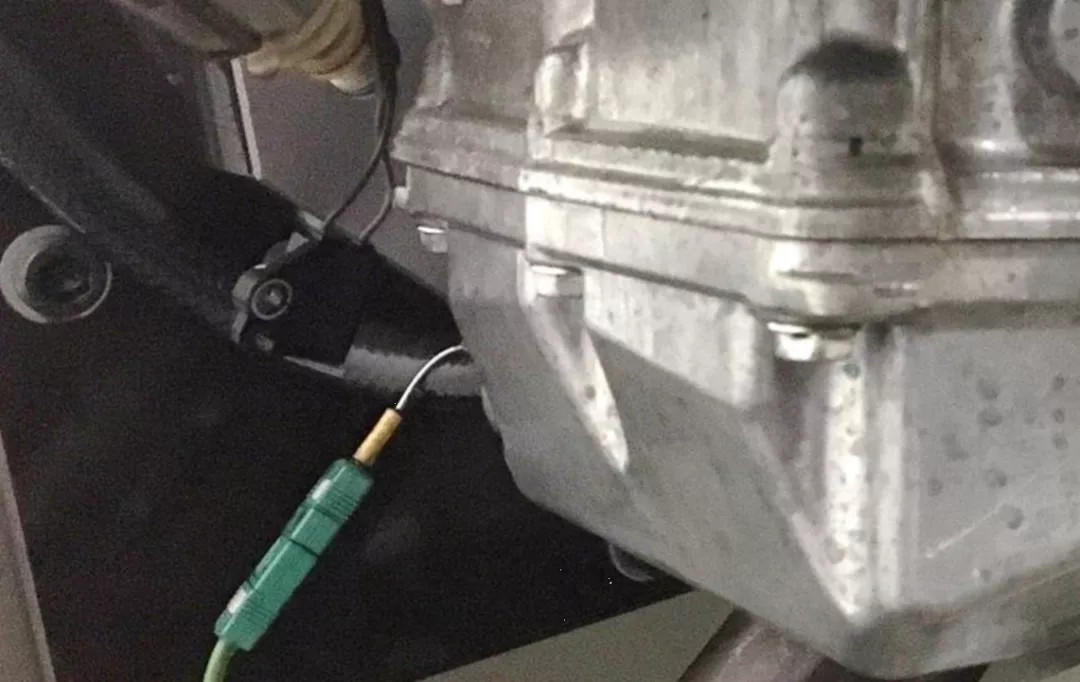

圖4 油溫傳感器安裝

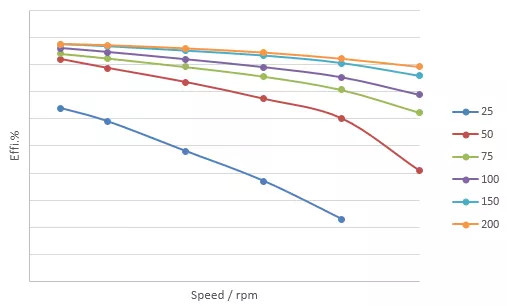

測試過程如圖5所示，需通過請求不同組合的從動帶輪和主動帶輪油壓，確認變速箱的最大速比和最小速比是否能夠達到技術條件要求。被測件傳動效率結果如圖6所示，可以發現對標CVT隨著轉速提高，傳動效率整體上呈現下降趨勢，特別的是在小扭區間隨著轉速提高傳動效率呈現加速下降趨勢，另外傳動效率隨著扭矩的增大而提高，特別是小扭區間傳動效率提高現象顯著。
