400V電壓下行車，800V電壓下充電——這是巨灣技研在平衡成本和快充需求下給出的解決方案。

6月6日，巨灣技研正式發布了全新自主研發的巨灣鳳凰電池。

按照巨灣技研的介紹，鳳凰電池可以全天候（高低溫）條件下均如常運行，并在300～1000V不同電壓平臺上均可實現最高8C極速充電（0-80%充電僅需6分鐘）的能力。

具體做法上，通過改變電池的串并聯，實現車內電池400V和800V自由切換，這是巨灣技研鳳凰電池的關鍵亮點。

相比此前推出的3C、6C電池，巨灣技研在超高導熱率低維材料的熱管理系統上也有所突破，從而解決氣溫對電池充放電方面的影響。

當然在充放循環壽命上，巨灣技研方面給出的數據是能夠達到2000次。

總線電壓升降開關矩陣

先來看巨灣技研的最大亮點高低壓切換裝置。

巨灣技研的總體思路很簡單，兩個400V的電池包，充電時，串聯達到800V；行車時并聯，還維持400V。

也就是說，僅直流快充相關部件為 800V，其余部件維持 400V，通過動力電池靈活輸出400V和800V方案。兩個400V動力電池通過開關的切換串并聯，來靈活輸出 400V 和800V電壓，這樣車輛就可以兼容 400V和800V 直流充電樁。

這樣做的好處是，車企不需要提升整車的電壓平臺，僅通過開關來控制電池包電壓，達到電池高壓快速充電的目標。

據巨灣技研透露，他們采用的是部分繼電器和碳化硅二極管等做開關，之所以采用碳化硅是為了將體積做小。

這里有個背景知識鋪墊?？斐湟ㄟ^(guò)充電功率的增大來實現，充電功率則由電流和電壓共同決定。P=U*I。因此，高電壓、大電流是實現快充的主要方式。

在功率相同的情況下，電壓越高通過汽車線路的電流越小，根據焦耳定律Q=I2Rt可知產生的功率損耗也越小。因此要想使整個系統效率更高，可增加電池組電壓可降低電流，進而降低損耗。

因此，國內企業普遍采用的是提高電壓的方式實現快充。

要實現車輛800V快充，按照大類分，一般有三種方式，分別是純800V電壓平臺、800V電池組搭載DC/DC轉換器、兩個400V低壓電池組，各有優劣。

純800V電壓平臺能量轉換效率高，但是直流快充交流慢充、電驅動、動力電池、高壓部件均為800V，做到耐高壓，整體成本會有明顯上升，尤其SiC的大量應用會明顯拉升成本。

如果車輛是800V電池組搭載DC/DC轉換器，則繼續使用400V的架構，車端改造費用低，但電壓經DC/DC轉換后會損失部分能量，導致能量轉換效率低。

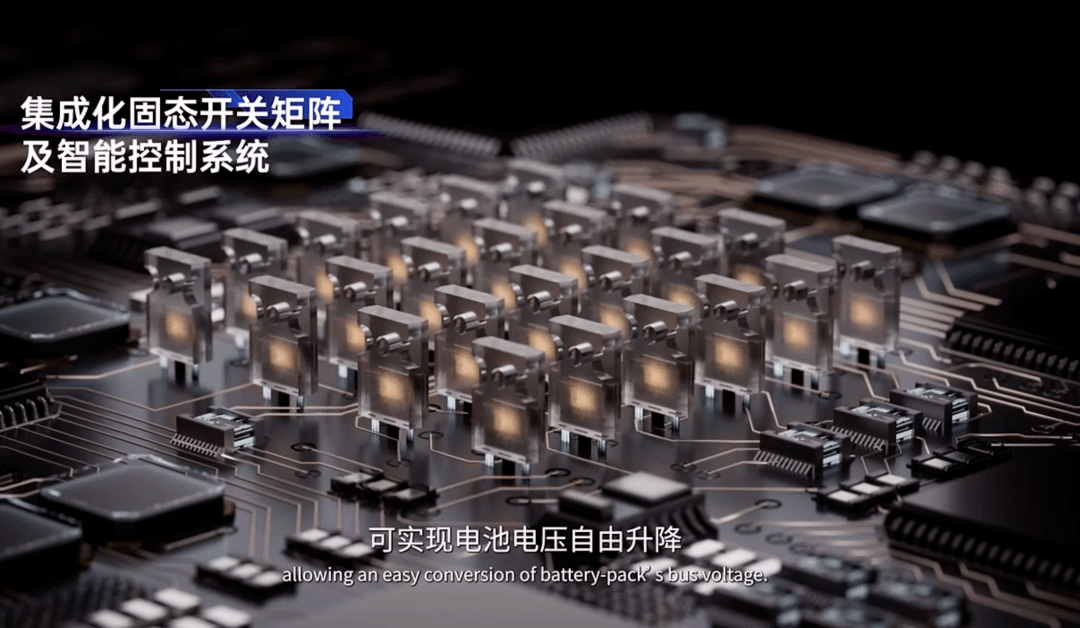

兩個400V低壓電池組采用串并聯的形式，即充電時串聯800V、放電時并聯400V，通過繼電器來控制串并聯。目前看，巨灣技研采用的就是這一方案，電壓升降開關矩陣——繼電器、SiC二極管等，來控制電池的電壓。

談到SiC二極管的應用時，巨灣表示，這主要為了減小體積。

巨灣技研方面認為，這一方案于直接應用800V高壓平臺，成本是大大降低的。巨灣技研方面不否認800V高壓平臺的趨勢，但他們判斷這個應用有個發展過程，滲透率逐步提升，在這個過程中，他們選擇了高低壓切換的方案作為過渡。

巨灣技研方面看來，現在很多主機廠還是仍然采用400V的中低壓平臺的架構，他們的設計就是讓更多的廠商，在不變動自己原有的中低壓平臺架構的情況下，就能享受到超級快充的技術。

目前國內外也有些高低壓的轉換方案。巨灣在談及他們產品特點時表示，其他企業在高壓充電情況下，其他車載電器都是不工作的，無法同時運行兩個不同電壓平臺，巨灣的方案解決了這個問題。

換句話說，巨灣的鳳凰電池一邊可以800V充電，同時可以在400V下運行空調。

優化系統和電芯材料

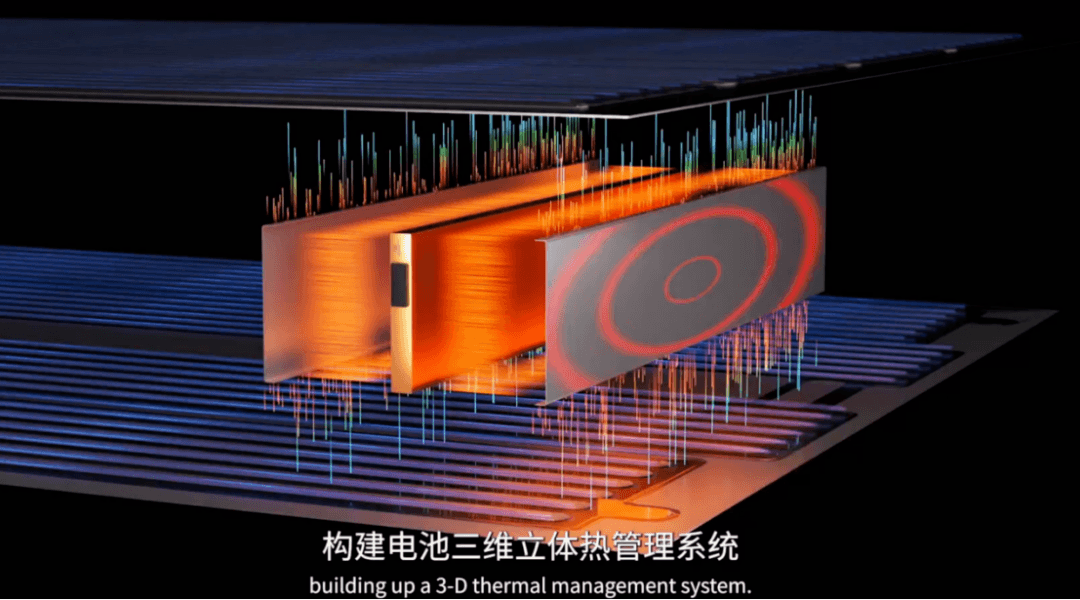

在巨灣技研介紹中，他們采用了輕量化超高導熱率低維材料為基礎，并通過極限利用電芯換熱面積來搭建熱管理系統，使得換熱面積相比傳統方案提升18倍，實現電池的極速冷卻和加熱，控溫速率提升3倍，冬季可實現5分鐘從零下20度升至25度的急速熱車，對提升北方地區用戶使用體驗有好處。

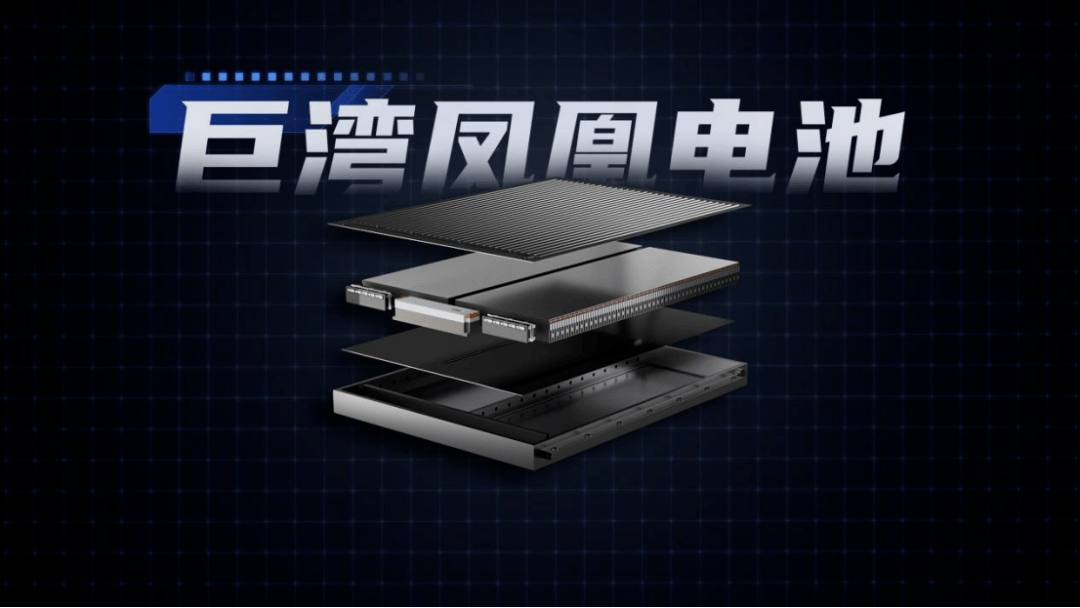

此外，巨灣技研介紹，他們還全面提升成組率和安全防護能力。在電池結構創新設計方面，巨灣鳳凰電池采用超導熱、加熱、緩沖、隔火材料多合一彈倉式結構，將電芯置于緊湊的“彈倉”內，不僅電池的熱管理被極大改善，而且抗沖擊、抗穿透能力也顯著增強，同時使系統體積利用率可高達75%。

當然，這個成組率是采用了CTP無模組的集成模式達到的。

在提升成組率方面，各家電池企業的思路也大致相同，將功能合并以增大有效體積利用率。

電芯方面，要實現快充，要解決負極析鋰、正極顆粒破碎老化的問題。充電過程中鋰離子從正極脫出進入電解液穿過隔膜最后嵌入負極，這個速度越快，充電速度越快。

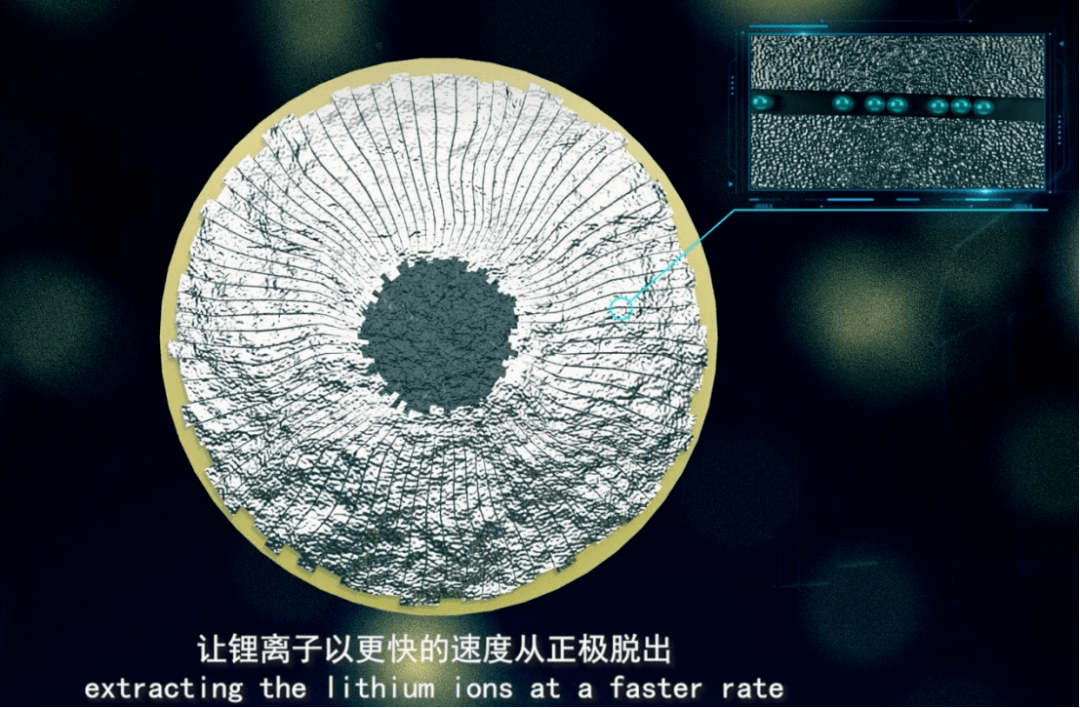

在這個思路下，科研人員不斷改進、優化材料。他們通過試驗發現，正極通過高例子導的玻璃相包覆層，特殊元素?fù)诫s等技術，可形成徑向?qū)R的精細結構，讓鋰離子可以更快速度從正極脫出移出到負極。

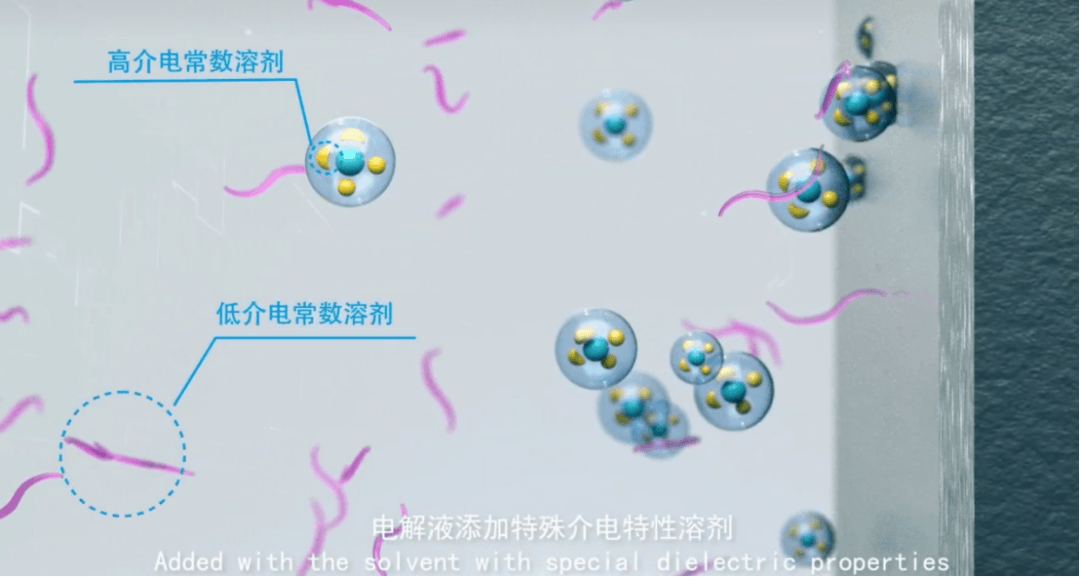

電解液方面，則是通過添加特殊介電特性溶劑，讓鋰離子高速移動到負極。

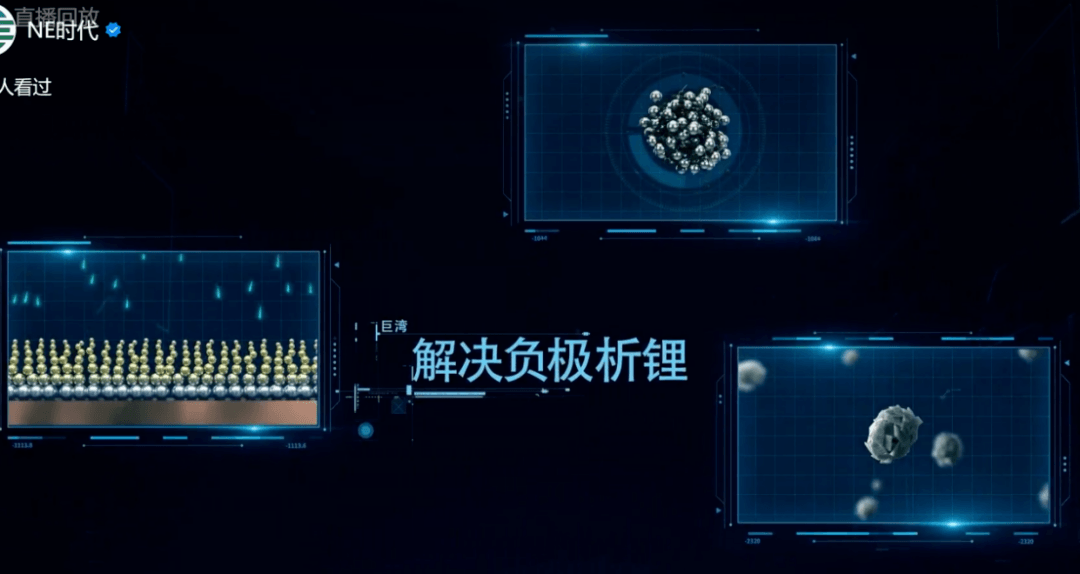

負極通過梯度極片、垂直多孔設計、三維導電網絡、特殊無定形材料包覆石墨等技術，來大幅改善負極析鋰問題。

五大性能突破

巨灣技研認為，通過上述技術改進，鳳凰電池具備五大性能突破。

一是，可以實現全天候運行和XFC極速快充。鳳凰電池實現全氣候條件下的0-80%極速充電僅需6分鐘（8C），并確保整車在全氣候（尤其低溫）條件下續航里程不打折扣。

二是，主被動加持，安全性能再提升。在主動安全方面，巨灣的熱管理極大降低了發生熱失控的概率并有提前預警功能，通過對每顆電芯狀態的高精度監測、估算及毫秒級精準控制，有效防止電池發生過充、過流等安全隱患。

在被動安全方面，巨灣鳳凰電池搭載超高導熱率低維材料熱管理單元，同時還對電芯提供了強大的“彈倉式”安全防護功能，即使發生電芯熱失控，也被遏制在“彈倉”內而不擴散，同時極速冷卻技術有效帶走發熱，在電池系統觸發熱失控實驗中實現48小時不起火。

三是，縮小電芯溫差，提升循環壽命。巨灣方面介紹，鳳凰電池的電芯本身具備超長壽命的特點，還搭配極致控溫的熱管理系統，確保電池始終工作在最舒適的溫度和極小的溫差范圍內，大幅提升的循環壽命可達10年或80萬公里。

四是，高能量密度支持長續航。系統高集成化設計，鳳凰電池的能量密度可達260 Wh/kg，實現一次充電可續航1000公里。

五是，低成本模塊維護帶來更優經濟性。巨灣方面認為，其基于先進的模塊化設計理念，使系統維護更加便捷，有利于電芯的梯次利用，同時帶來整包電池的輕量化和成本的降低。

巨灣技研表示巨灣鳳凰電池將于明年在巨灣技研（南沙）儲能器件與系統生產基地實現量產，并有望于明年底裝車配套。

目前該款電池尚未量產，量產搭載后的性能如何，還需拭目以待。
