講述 | 金杰盂

編輯 | 張祥威

“有了Occupancy后，是否還需要激光雷達？”

“BEV+4D毫米波雷達方案，能否支持實現城市NOA？”

“BEV落地中，芯片的哪些算子還不能很好的支持？”

以上這些，是BEV落地中很多人關注的問題，也是上汽旗下飛凡汽車在量產落地BEV的過程已經有了答案的地方。

相比特斯拉、蔚小理落地BEV方案的節奏，飛凡并不慢。

2020年10月，特斯拉開始在美國進行基于BEV算法的FSD Beta測試。幾個月后，2021年4月，飛凡汽車開始為PP-CEM智駕系統布局BEV算法。去年9月， BEV感知算法在飛凡R7車型上進行量產。

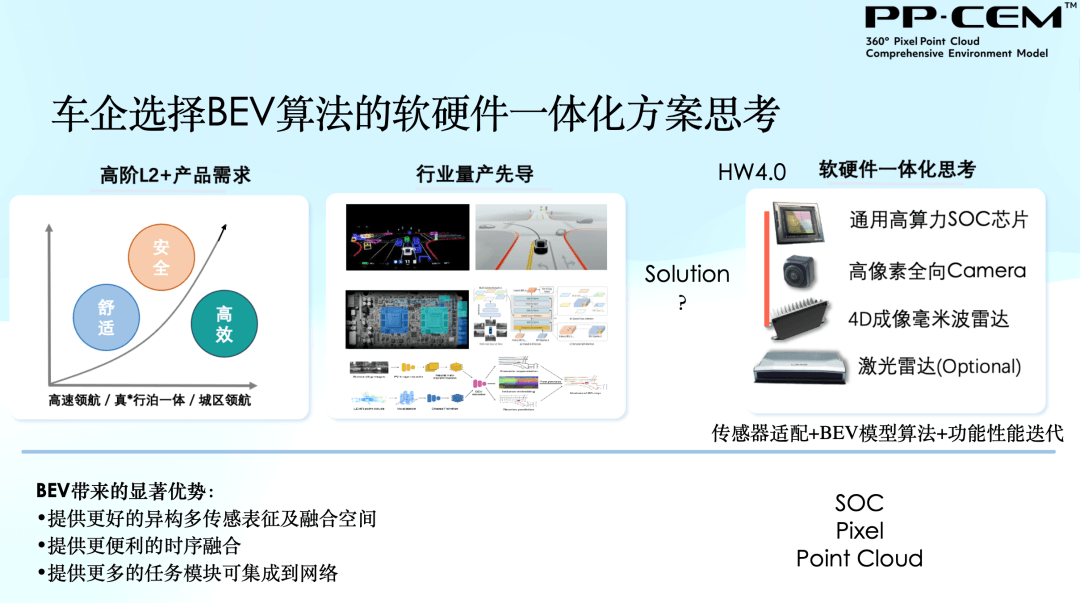

PP-CEM&飛凡智能駕駛首席科學家金杰盂認為，BEV有以下幾大優勢：

• 可以提供更好的異構多傳感器的表征，進行多元數據的融合和預測處理；

• 更便利地進行時序融合，和更多的連續幀的特征處理；

• 把更多的任務模塊集成到神經網絡中。

金杰盂在上汽飛凡PP-CEM團隊負責智能駕駛相關的開發和工程生產，帶領團隊完整量產了飛凡的R7和F7的Orin平臺行泊一體智能駕駛系統和生產售后相關的全套開發落地。

據他介紹，飛凡在研發BEV方案過程中，更注重對數據挖掘，以及多樣性、有效性的獲取，設置了非常多的觸發事件，可以每周進行 250 萬個clips的處理。

另外，針對原生算子不支持的情況，會進行一定的操作組合，以及比如針對坐標處理層的定制化開發和算子優化，以實現性能的數倍提升。

飛凡的量產車采用了不同傳感器配置的方案，并且支持多種傳感器下的Occupancy占用網絡，這將為接下來的城市NOA落地打下基礎。

2023年下半年，是頭部幾家車企較量智駕水平的重要節點，飛凡在BEV方案上的投入，將是其躋身智駕第一梯隊的基礎。

本文是HiEV出品的系列直播 「硬核拆解BEV」第四期，金杰盂分享的《車企如何布局BEV通往高階智駕》內容梳理。

一、注重數據挖掘，每周可以處理250萬個clips

整體看，一套BEV方案有三個核心：

• 芯片SoC；

• 像素Pixel；

• 點云Point Cloud。

今年，飛凡上線了泊車功能，即將在城市推送領航功能，一些如遙控泊車的功能也將釋放。我們還在做 PP-CEM2.0的開發，接下來會推出更復雜場景下的功能。

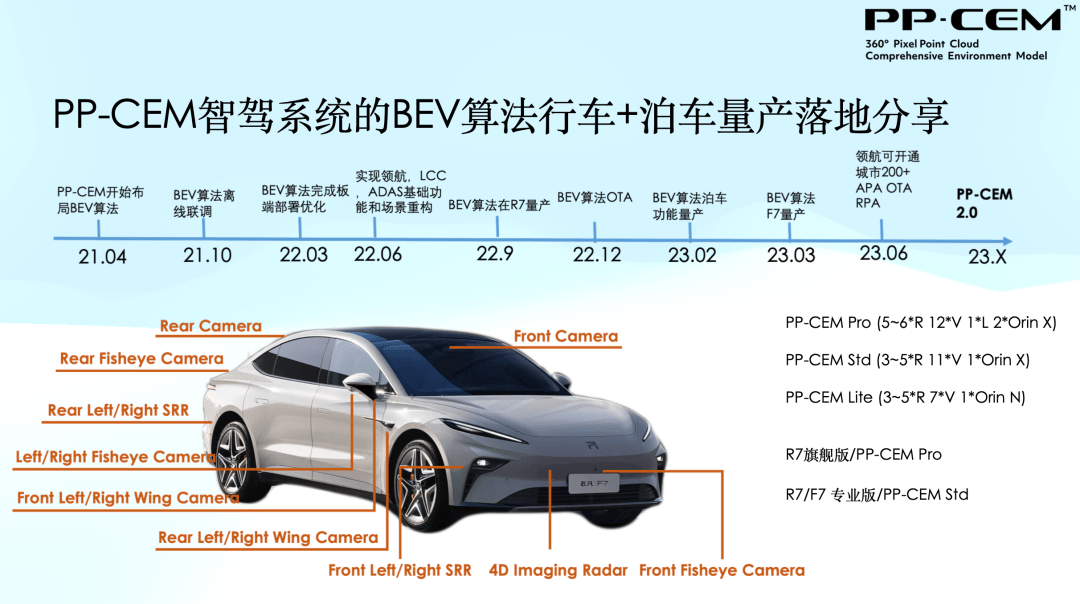

飛凡的智駕方案有不同的配置：

• Pro版，包括5-6個毫米波雷達、12個攝像頭、1個激光雷達，2顆Orin X ；

• Standard版，包括3-5個毫米波雷達、11個攝像頭、1顆Orin X；

• Lite版，包括3到5個毫米波雷達、7個攝像頭、1顆 Orin N。

在設計BEV方案時，攝像頭、4D毫米波雷達、激光雷達會經過encoder的層級，然后進入Cross Attention層，生成多模態的3D特征。針對多模態的3D特征再進行時間序列的處理， 實現4D特征融合。

整體上，有幾類任務的Head網絡：

• 周圍的靜態交通環境要素，比如車道線、路沿、停止線、道路標識、人行道等；

• 交通參與者的任務輸出，比如運動的障礙物、交通錐，紅綠燈、車尾燈等；

• 泊車任務要素輸出，比如泊車位、多語義分割通行空間與地面要素等；

• 語義占據柵格要素輸出等。

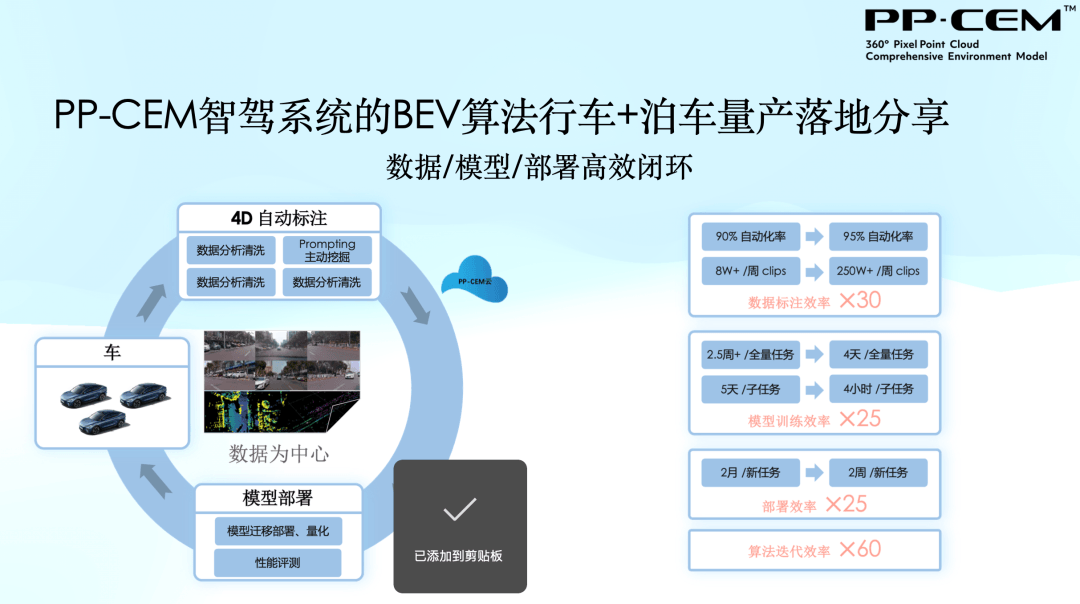

如何實現高效的數據閉環？

飛凡現在做得非常多的是 主動挖掘，clips挖掘是決定迭代效率的關鍵環節。飛凡每周大概可以進行 250萬個clips的處理。

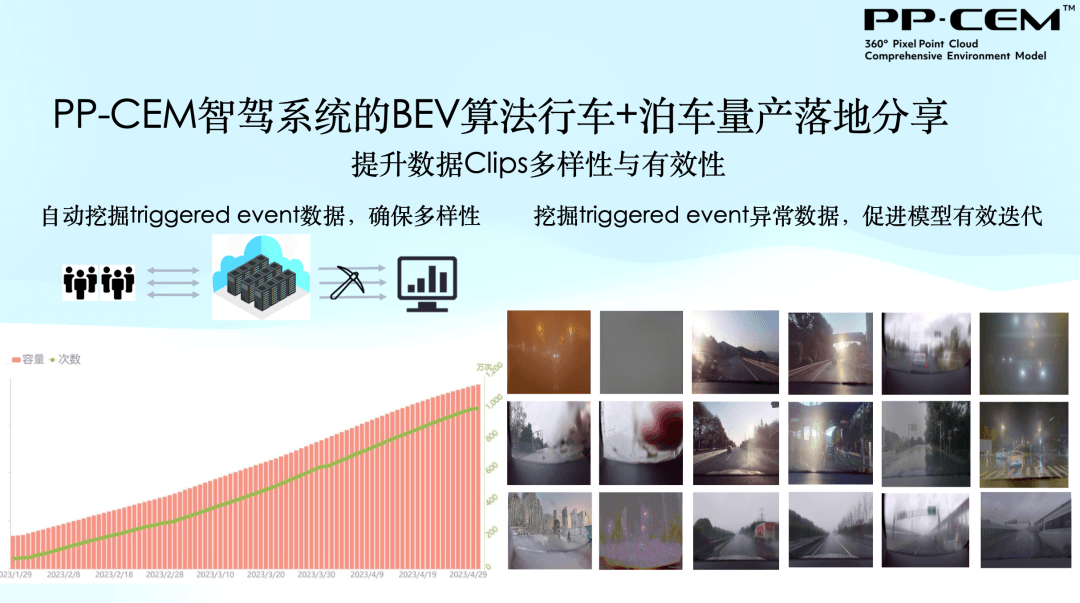

那么，怎么實現數據clips的多樣性和有效性？

我們在車端設置了非常多的Triggered event（觸發事件），觸發這些條件后，可以進行多樣性的數據回傳。在三個月里，我們獲得了 將近1200萬個clips數據回傳。

對于異常數據，比如攝像頭數據以及clips數據中的異常數據，我們開發了大量的識別和處理的神經網絡小模型，并且會對神經網絡小模型做一些標簽和處理。

數據處理方面，基本上全部做到了自動化的處理。比如，對語義數據的處理，包括前向、后向、左右和周視等的語義處理。

我們可以對不同型號的激光雷達（R7上的Luminar和F7激光雷達版的速騰聚創）采集的數據進行 檢測神經網絡、分割神經網絡的適配和自動化數據處理。

在降低對高精度地圖依賴方面，會生成非常多的離線道路基礎要素真值，然后進行車端和云端的綜合處理，以實現對“地圖空洞”（Map Hole）的增強和地圖鮮度的完善。

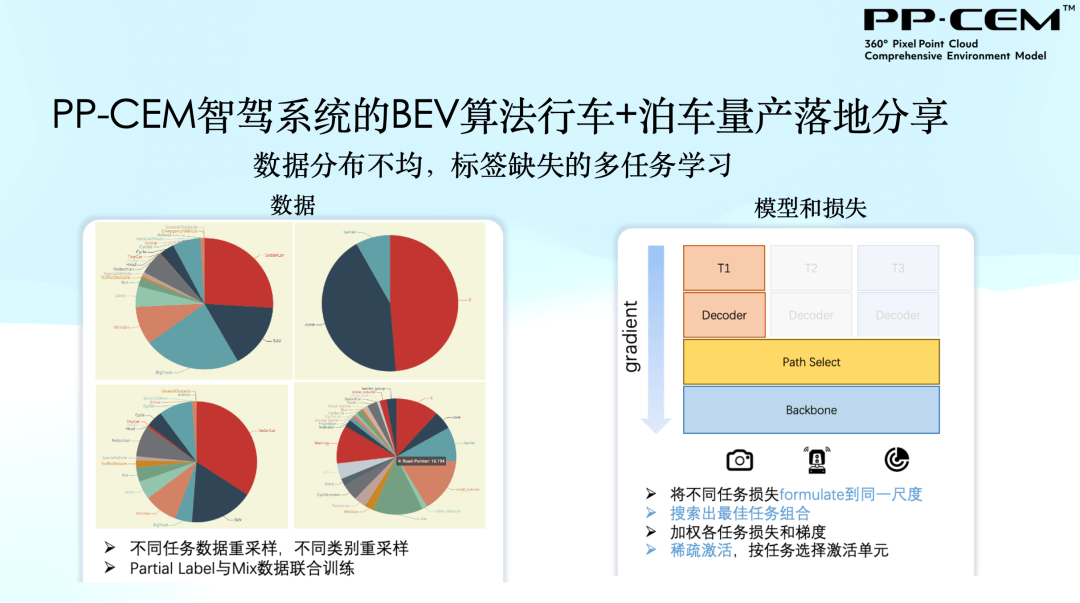

進行自動化生成時，有些標簽可能不準確，但也一定會有部分標簽是準確的，我們會針對不同任務的數據進行重采樣。將標簽不完整的部分，和完整的數據標簽進行聯合訓練，以提升網絡的感知性能。

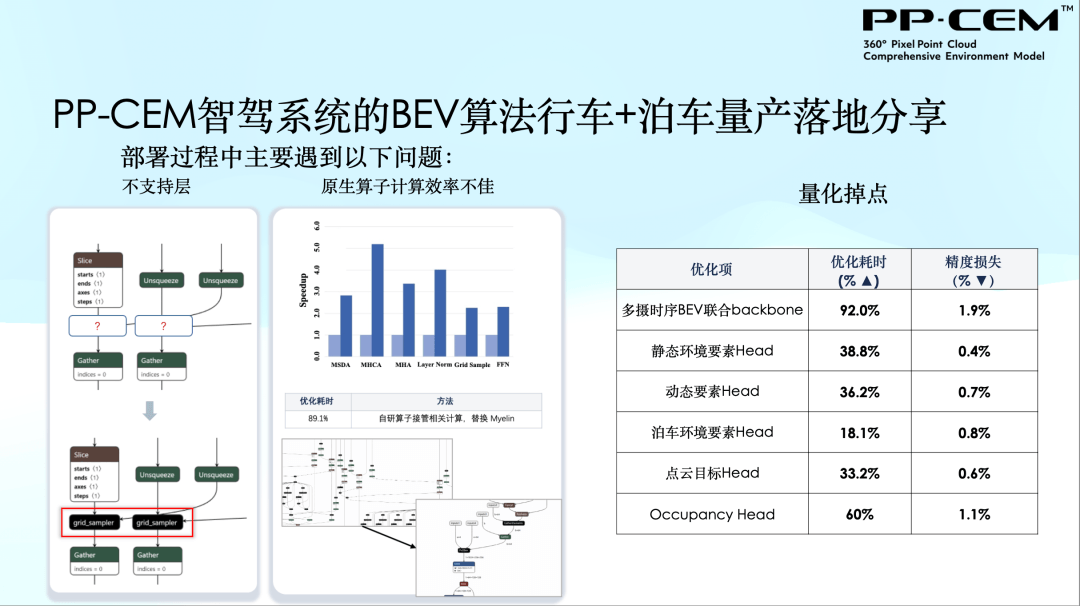

BEV算法向芯片端移植時，有非常多的層級是芯片端無法很好支持的。

舉個例子，傳感器數據送到芯片端時，有一個 Grid_Sampler（坐標處理）的層級，芯片中并沒有原生算子的支持，需要我們進行定制化開發。

另外，一些原生算子的性能不好，達不到最佳計算效率。

在Transformer 架構里，飛凡開發了一個 替換梅林結構的算子，性能得到了數倍的提升。

向芯片端移植的時候，還會有非常多的量化，會有一定的精度損失。

在整個訓練過程中，我們通過一系列的算子開發和優化，實現了在耗時大幅度降低的情況下， 精度損失維持在1% 左右，一個很低的水平。隨著算法、數據模型的不斷迭代，以及云端大模型處理能力的提升，我們也在思考后續如何來實現更豐富的智駕功能。

最后，分享一些飛凡最新的算法進展。

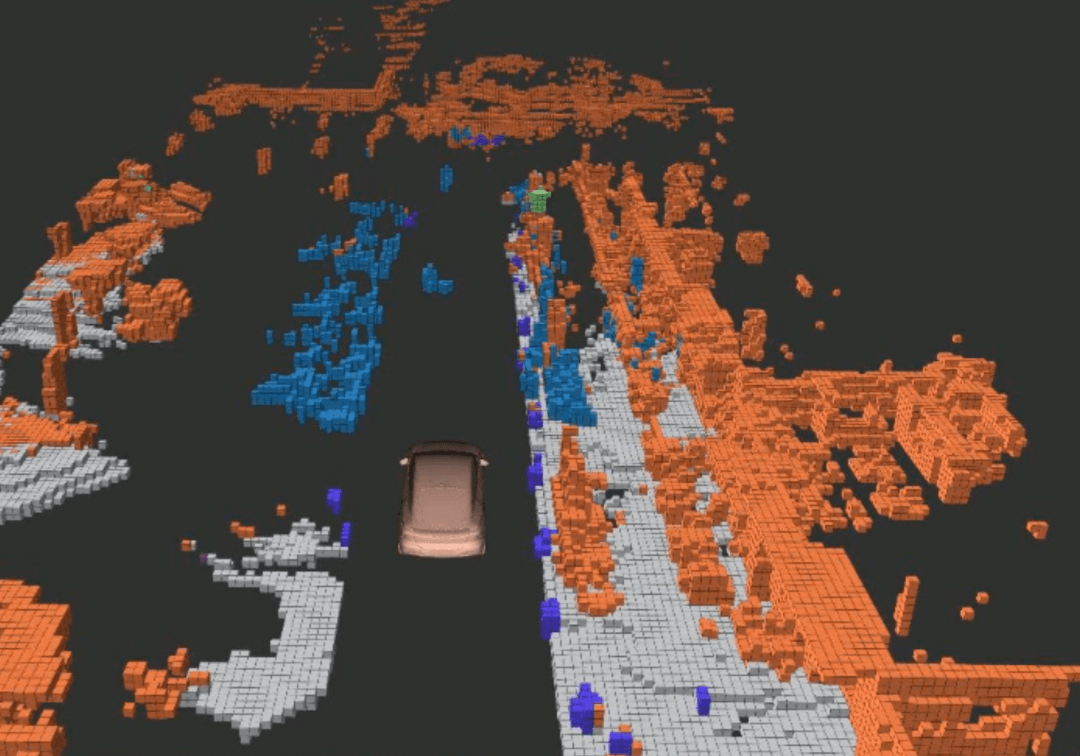

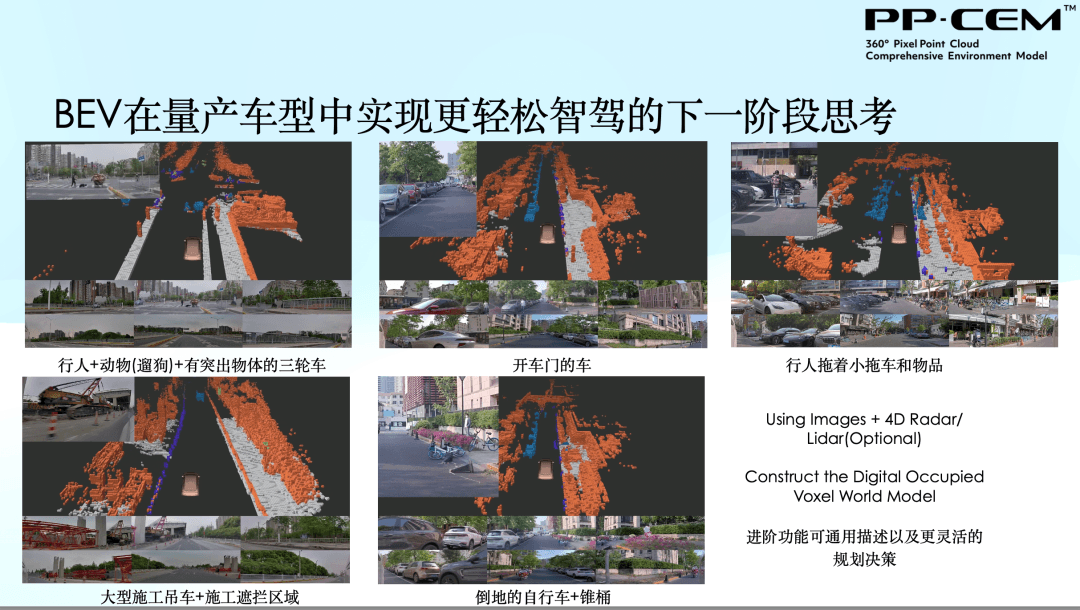

無論是否搭載激光雷達，我們均實現了實時推理的Occupancy占用網絡，它主要針對一些不容易直接表征的環境信息，進行靈活地探測。

比如，針對遛狗時行人和動物的高度、位置、速度進行探測，針對Protruding類（也是歐洲高關注的場景）的交通參與者的運動位置、語義、運動趨勢進行精準的刻畫，以及對高速道路上的道路施工場景、異型車輛，以及倒地的自行車和錐桶進行精準車輛周圍的數字刻畫。

我們還在做全局動靜屬性相互關聯的算法開發，相信可以針對城區的博弈空間，提供更好的端到端數據閉環。

整體上，BEV就是通過SoC芯片，以及攝像頭、 4D毫米波雷達、激光雷達等傳感器，構建整個周圍環境的數字 Voxel World Model（體素世界模型），然后在World Model 里為規劃和決策提供更靈活的描述。

二、時序?qū)λ惴ㄙY源占用高，BEV需要激光雷達

在線上圓桌互動環節，HiEV邀請到探維科技聯合創始人、COO沈羅豐、馭視科技定位感知部門總監張丹與金杰盂和智駕產品市場專家周琳一起，圍繞BEV方案進行了探討。

周琳：飛凡提供了不同的智駕方案配置，原因是什么，優劣性如何？

金杰盂：主要還是基于軟硬一體化方案的思考。我們有不同的車型，比如R7是SUV ，車頂上的空間對于激光雷達的安裝比較靈活。F7是轎車，空間相對受限。BEV方案的出發點，是Soc的芯片+視覺要素的處理。在整個方案的梯隊化上，我們考慮得比較完備，希望這套方案可以更好地進行一些序列化、梯隊化的拓展。

沈羅豐：時序的使用，是否會對算法資源占用有更高的要求，如何平衡算力資源和識別效率之間的平衡？

金杰盂：選擇時序，主要因?yàn)樗鼘τ诟兄?、預測、規劃，以及位置、測速、精度提升都有非常好的受益。

為了平衡耗時和精度，我們會對歷史幀的Feature做低分辨率的處理，在訓練時做一些稀疏化的處理，來實現計算效率的綜合平衡。

沈羅豐：你們使用了不同廠家、不同類型的激光雷達，對于已經做好的模型來說，哪些工作是重復的？

金杰盂：我們對不同的激光雷達做了相應的處理，通過在Encoder時做一些特征的提取，消除一些Domain（域）的誤差。再通過數據對齊的處理，使特征層的表征盡可能一致。然后做一些語義空間的對齊， 消除激光雷達在不同距離、不同角度分辨率下的點云密度差異。

沈羅豐：隨著BEV的應用，感知系統對于激光雷達的需求是加強還是減弱了？整個系統對激光雷達的需求，是不是會由于應用場景的不同而存在差異？

金杰盂：在不同的場景下確實會有不同的收益。

視覺可以提供更穩健、更豐富的特征，但是在一些復雜的場景下，點云會發揮互補作用。舉個例子，對于一些非規則的物體，通過點云的確可以實現探測的補充。

總之，隨著BEV的出現，感知性能在進步，這個趨勢非常明確。

另外，我也想向沈總請教一個問題。在使用激光雷達的過程中，我們希望挖掘除了點云位置等以外的其它特征。激光雷達在這方面有哪些趨勢？

沈羅豐：激光雷達本身輸出的是脈沖，是信號的強度。我們直接測到的就是脈沖的飛行時間和脈寬。

對于不同反射率的目標物，強度的對比度是非常明顯的，所以如果只是需要用對比度做一些車道線等的判斷，強度信息是足夠的。

金杰盂：不同的激光雷達，在不同的位置，以及雨、雪、霧、逆光等情況下，會產生不同的激光。在應對這些場景適應性上，有哪些策略？

沈羅豐：激光雷達遠近目標進行判斷時，遵循近大遠小的規律。

如果要實現更遠距離的探測，可以考慮通過動態的自適應方式。比如在某一些角度下，增加采樣的速率來實現。

當然，這會犧牲掉其它位置上的測距能力或分辨率。

對于近處的目標物，分辨率如果過高的話，點云對于后端來說是過剩的。為了減小數據的帶寬，以及減少數據的預處理壓力，我們在雷達層面嵌入了預處理的算法，可以將近處的點云進行稀疏化處理，降頻輸出后再給到后端。

對于雨、雪、霧等場景目標物，它們會被探測到，探測到之后，我們統計它們的距離、脈寬分布，進行特征的識別。在激光雷達內部，我們可以做算法的嵌入，提前識別這些目標物，之后把回波去掉，然后給到后端。

金杰盂：一些激光雷達可以支持動態探測的點云配置，成本和性能上有哪些趨勢？

沈羅豐：一般來說，激光雷達的采樣點頻、測距能力、測距精度三者是互相耦合、互相平衡的關系。

成本主要體現在算法上。我們需要在雷達系統控制層面之外，開發一部分算法。硬件成本是不變的，需要做軟件層面的自適應。

三、Occupancy對網格要求高， 需要云端大模型處理數據

張丹：Occupancy這項技術會把純視覺感知的上限提升到什么程度，是否還有其它優化方向？

金杰盂：采用傳統的語義分割時，語義上不夠精細。我們做了一個云端大模型，參數大概是Billion這種級別，專門對語義做處理。

Occupancy對像素的網格要求比較高，如果很粗糙，下游環節很難用。如果網格很精細，語義很混亂，下游也很難用。并且需要平衡自動化真值準確程度帶來的過擬合和泛化魯棒性的問題。

所以，需要在云端做高準確程度大模型的處理，通過大模型做蒸餾和自動化標注，才能得到一個比較精準的結果，實現對幾何分布或組合分布比較復雜的障礙物檢測，具備更好的通用性、可擴展性。

張丹：搭載4D毫米波雷達、激光雷達后，對視覺BEV 的感知效果有多大的加成作用？

金杰盂：在整個融合框架里，我們使用了全融合的方式，每一類的傳感器會進行獨立的BEV的感知。

帶激光雷達的車型，對小的障礙物或者不規則的障礙物上探測更加準確，它與視覺進行組合后，可以獲取更加準確的特征，實現更好地探測。搭載4D毫米波雷達的車型，在對道路拓?fù)浣Y(jié)構、雨天中的穩定性、靜態非電波穿透類物體的探測上與視覺可以互相補充。

周琳：基于BEV和4D毫米波雷達，是否可以實現城市NOA？

金杰盂：絕大多數的城市場景是可以支持的。像特斯拉的Hardware 4.0 ，有很多場景跑得很好，無非是算法魯棒性和感知準確性。

周琳：不帶激光雷達能夠做到什么程度？

金杰盂：有一些場景，我認為有激光雷達會更好。比如，對于送外賣的電動車，通過激光雷達可以更好地探測。

張丹：4D毫米波雷達等的硬件成熟需要經歷一段時間，實際量產過程中，你們碰到了哪些具有挑戰的問題？哪些可以通過數據驅動優化，哪些需要硬件供應商來解決？

金杰盂：有兩類問題相對有挑戰性，花了比較多的時間最終才解決掉了。

第一類，性能問題。傳感器的固件存在性能差異，需要團隊對傳感器深入理解，以及與傳感器供應商支持團隊的高效溝通，進行及時地響應和處理。

第二類，生產問題。傳感器要導入到工廠，與車輛一起按照像流水線批量下線，整個過程中會存在診斷等問題。

張丹：飛凡的包括車端算法、數據閉環在內的平臺，是全自研，還是有一部分會采用第三方的工具？

金杰盂：全自研。邏輯很簡單，大家都在談數據閉環，其實所有的數據處理處理和算法密不可分。

算法處理數據，可能只能把它挖掘成比較有效的clips，然后對這些clips 進行一些標簽化，促進算法的迭代。但是，如果數據和算法無法適配，很多時候組合效率會很低。

我也想請教張總一個問題。馭勢科技在園區等場景做了許多工作，對于輕地圖，想聽聽你們的一些思考和一些方法。

張丹：在一些封閉場景，輕地圖肯定可以做。對于輕地圖，我們內部會再做一些探討和基于BEV的預研?，F(xiàn)在談到的輕地圖，我認為更多的還是在開放場景下應用，因?yàn)榈貓D的鮮度、成本等方面存在很多問題。

四、4D毫米波有驚喜，從來沒把激光雷達當做冗余件

直播期間，金杰盂還解答了一些線上觀眾的問題。

Q：BEV上車之后，會帶來哪些功能和體驗上的提升？

A：第一點，無論是LCC還是領航的功能，連續性會更好。加入時序處理后，對很多場景比如cut in的處理，性能會有大幅度的提升。

第二點，我們在設計產品時，一直認為交互特別重要。無論是否開啟智駕系統，所有的感知要素都會實時地顯示，讓用戶實時地感受到車輛的系統探測能力，了解系統的邊界，更好地去使用系統。

Q：BEV對數據的需求量是巨大的，怎么估算成本，需要多大的數據量？

A：有了量產車以后，數據獲取會相對容易很多，更大的成本來自于數據挖掘和清洗。

具體的數據量，不太容易準確地定義。核心是基于SoC芯片，軟件、模型算法是否進行了有效利用。

Q：激光雷達本身提供了3D點云信息，對于飛凡帶有激光雷達的高配車型，是否還需要Occupancy ？

A：需要。在一些小的障礙物上，帶有激光雷達的Occupancy方案能夠在探測范圍、距離、精準性上表現更好一些。

當然，我們的4D毫米波雷達也能夠提供比較連貫、流暢的體驗，特別是對于一些結構化道路而言。

尤其是，今年我們更新了一個4D毫米波雷達的固件后，發現它對一些低矮障礙物，比如15厘米左右的障礙物的探測能力非常好，穩定性也很好。對一些道路結構上的處理、環境適應性，也有它獨特的地方。

Q：主機廠是否會在算法比較成熟后，考慮去掉激光雷達的這個硬件冗余？

A：我認為，激光雷達本身就不是一個redundancy（冗余），我們在最初考慮激光雷達的用途時，就沒有把它當做冗余來用。

如果車企剛剛開始做，又想很快地搞定一些場景，有激光雷達的話難度會低一些，當然需要付出更多的成本。如果車企已經有了很強的積累，不帶激光雷達也會做得很好。

要不斷地壓榨傳感器的性能，比如R7不帶激光雷達的車，在很多的場景下確實也可以運行得很好。視覺算法發展一定程度之后，確實在面對很多場景時問題不大。

Q：要帶動激光雷達，芯片算力是否有最低的要求？

A：會有一些要求，但不是絕對的。

在激光雷達點云數據上實現很多的網絡處理，特別是做一些語義分割等，還是比較耗費計算資源的。我們認為，還是要看對芯片是否足夠了解。最終取決于是否可以對芯片里面的絕大多數的計算資源，能清晰懂得如何利用。

目前來看，飛凡已經圍繞BEV建立了一套成體系的數據標注和處理體系，并且在算子優化、云端大模型建立、Occupancy開發等方面分別取得了進展。

通常，傳統車企給大家的印象是，智能駕駛研發進展緩慢，自研比例不高。但是，飛凡通過BEV方案展現了新的一面，至于真實的道路表現，應該會在下半年逐漸看到。
